Energiezähler Eastron SDM120DB

Energiezähler Eastron SDM120DB - 1 Phasen Stromzähler für Hutschiene (1TE)

• direktmessend bis 45A
• digitales, 6 stelliges LCD Zählwerk mit weiß/blauer Hintergrundbeleuchtung
• S0 Ausgang
• Verwendbar in einphasen Wechselstromnetzen

Technische Spezifikationen:

Eingang                 1 Phasen 2 Leiter

Eingangsspannung         230 V bei 50 Hz

Betriebsbereich                 176~276V AC

Nennstrom                 5 A

Grenzstrom                 45 A

Anlaufstrom                 0,4%lb (Klasse 1,0)

Eigenstromverbrauch         < 2W

Spannungsfestigkeit         4KV AC für 1 Minute

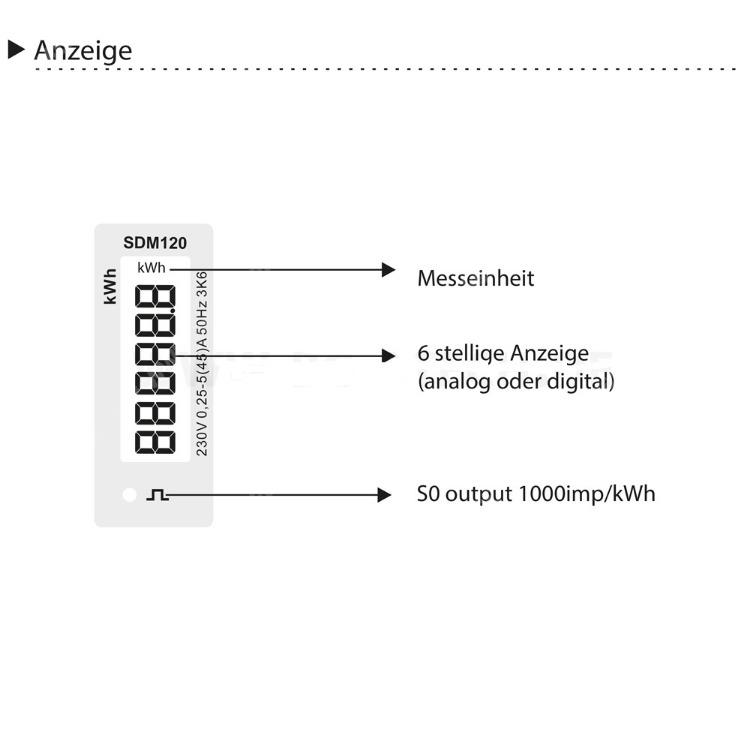

Anzeige                 LCD einzeilig mit Hintergrundbeleuchtung

Berechnung                 Phasenbezogen (Einrichtung da Rücklaufgesperrt)

S0 Impulsausgang

S0 Impulsausgänge         1

Impulskonstante                 fest bei 1000 imp/kWh

Impulsstandzeit                 fest bei 80ms

optische Anzeige         fest bei 1        000 imp/kWh

Leistungskriterien

Umgebungsluftfeuchtigkeit <90%

Temperaturbereich                 -25°C ~ +55°C

Zertifizierung                 CE / IEC 62053-21

Genauigkeit                 Class 1

Installationskategorie         CAT II

Mechanische Umgebung         M1

Elektromangnetische Umgebung E2

Elektromagnetische Verträglichkeit (EMV) IEC61000-4-3

Mechanik:

Befestigung                 auf 35 mm DIN Trägerschiene

Platzbedarf                 17,5 mm - entspricht 1 TE

Schutzklasse                 IP51 (innen)

Brandschutz                 selbstverlöschend UL94V-0
